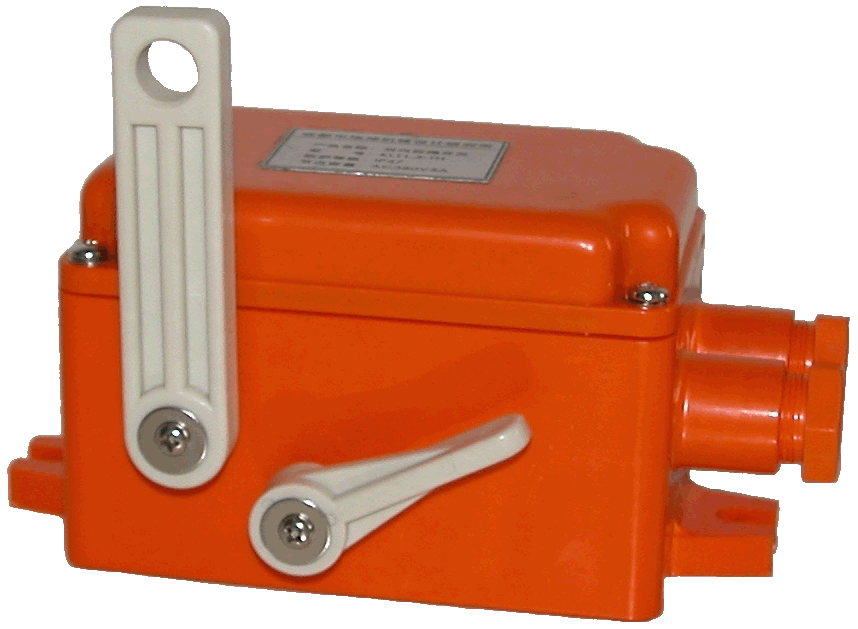

一、产品概述

双向拉绳开关也称紧急停机开关、拉线开关，是带式输送机必备的安全保护装置，用于皮带输送机械及其它设备的的紧急或正常停机，适合在不同条件的恶劣环境中使用。KLT1系列双向拉绳开关是在原有产品的基础上改进的紧急安全控制设备，采用了聚碳酸脂原料作为壳体与零件，此原料在工业、航空等领域中使用广泛， 这种材料具有防砸、防腐、坚硬及柔韧性强等特点。当发生紧急事故或需正常停机时，可于沿线任意位置拉动钢丝绳，使输送机发出警报或停机信号。维修人员不需再到控制室开停机，提高了设备的维修及测试效率。

二、主要用途

双向拉绳开关主要用于带式输送机紧急停机或正常关机，防止胶带对周边人员造成伤害，主要用途如下：

紧急停机：	当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机停下来，避免人身或设备事故的发生。
禁止启动：	当维修人员没有撤离或尚存在其他异常情况时，只要将双向拉绳开关锁定在停机位置，不用担心胶带机被误启动，检修人员的安全也就有了保证。
现场报警：	提示现场人员胶带机所处的状态;有声光报警时胶带机处于“禁止启动”状态,可进行维修作业;无声光报警时胶带机处于“随时启动”状态,不可进行维修作业。
地址显示：	显示引起“紧急停机”的确切位置。

三、使用范围

产品适用于以下设备的紧急或正常停机：

	普通皮带输送机		包装生产线
	梭式输送机		堆料/取料系统、起重机、挖掘机
	裙边式给料输送机		轮船装卸系统
	斗式运输机		水平给料机

四、主要技术参数

	防护等级：	IP67		接点容量：	AC380V5A
	输出接点：	纯银、双断点、速动		整机功耗：	≤20VA
	动作力：	80N±10N		工作电压：	AC220V50Hz
	整机重量：	1.1Kg
注:表中工作电压AC220V50Hz是指带声光报警型号的拉绳开关，带通信功能的开关的工作电压为DC24V，其余型号不须接电源!

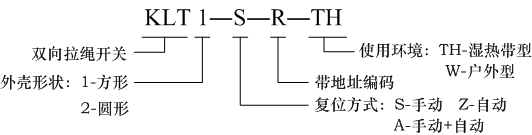

五、产品选型与型号意义

KLT1-Z型：	自动复位,当外力(操作力)消除后能自动返回到初始位置(会造成误启动，不推荐选用)；
KLT1-S型：	手动复位，当外力（操作力）消除后能保持在操作后的位置上（可锁住），须操动复位手柄方可使其返回初始位置（不会造成误启动，推荐选用）；
KLT1-A型：	手动/自动复位，同时具备以上两种复位方式，可通过手柄在现场进行转换。
可选功能：1、通信功能（带RS485接口）；2、声光报警功能。

六、性能特点

	可在水里承受24小时浸水试验（IP67型）；
	防护等级高，可长期暴露在含盐雾、酸雨的环境中使用（IP67型）；
	内部行程开关可采用双保险使用（用户可以特殊定做）；
	采用双引线接口结构，不用分流箱即可方便地进行现场接线

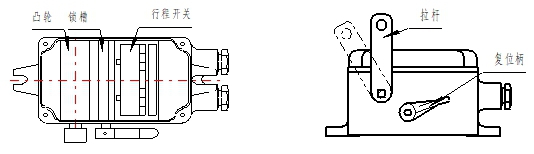

七、产品工作原理



当带式输送机设备出现故障时，现场人员就可及时拉动沿线任意处两边的拉绳开关钢丝绳使其带动拉绳开关壳内凸轮转动，当转角大于20°至自锁位置时，凸轮压动行程开关进入工作状态，接线盒内的扭力弹簧使精密凸轮结构保持定位，常开、常闭接点转换,同时输出声光报警及地址编码信号和停机信号，切断控制线路，以此来达到预防和控制设备及人身事故的发生。 复位时，为延长拉绳开关的使用寿命，需一手拉住拉绳（拉绳开关钢丝绳），一手压下复位手柄使扭力弹簧弹起，慢慢将拉绳松开，驱动手柄即可复位到正常状态，一微动开关可设定为发出警报信号，另一可设定为短路停机信号，可另加装两个微动开关，增加应用范围。

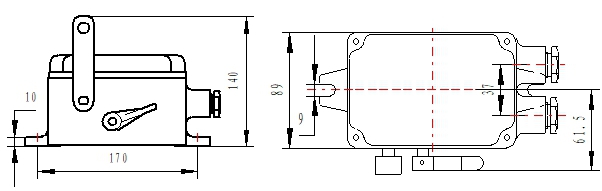

八、产品外形及安装尺寸



九、产品机械安装

拉绳开关应安装在胶带机两侧具有检修通道的地方，且安装位置应确保检修人员在紧急情况下操作方便。
一侧的两台开关之间距离为50～60m，将塑胶拉绳系在开关拉杆两侧（用绳夹固定），每侧绳长不超过25 m，而吊环间隔为3m（吊环应固定在胶带机架上），塑胶拉绳的另一端系在拉簧上（用绳夹固定），且拉簧与紧线器（安装在调整架上）相联，用紧线器将两侧绳张紧，并确保两侧张力均衡（使拉杆处于垂直状态）。两侧的紧线器应固定在胶带机架上，每条塑胶拉绳只能控制一台开关，相邻开关不能共用一条塑胶拉绳。双向拉绳开关及其附件的安装见下图。
注：塑胶拉绳下垂部分长度不小于180mm。

双向拉绳开关机械安装注意事项：
(1) 根据产品特性选择合理的安装间距、配置粗细合理的塑胶护套拉绳，塑胶护套拉绳的托架要求尽量光滑、托架间距不宜太长（托架间距一般应选择在2～3m）。有的厂家声称其产品安装间距可达100m甚至更长，但实际工程中应尽量控制在60m之内，这是因为过长的拉绳由于自重过重、阻力过大、影响操作、影响开关的复位；另外拉绳并非越粗越好（一般钢丝拉绳的直径不必也不宜超过ø5mm），应该与开关动作力大小匹配，事实上过粗过重的钢丝拉绳会造成开关处于半动作状态，不但容易误动、而且容易造成开关机构元件的疲劳损伤。
(2) 塑胶护套拉绳不宜过紧，防止轻微触碰引起开关误动。安装时要考虑环境温度变化对拉绳长度的影响。根据经验，拉绳松紧度以侧向拉开15～25cm的距离时触发拉绳开关动作为宜。
(3) 应该在带式输送机双侧安装拉绳开关。这是为了充分保证紧急操作的便利性，即是为了安全考虑。
(4) 选择合适的安装高度。主要应根据现场情况，尽量保证现场人员可以方便快速地触动拉绳。
(5) 选择合适的接线方式。KLT1系列双向拉绳开关有常闭、常开接点各2个，对于不带R485/487通讯接口的双向拉绳开关，一般使用常闭接点。由于拉绳开关数量较多，为了节省电缆，通常一条带式输送机所有拉绳开关的常闭接点串联后接入带式输送机的分合闸控制回路；对于很长的带式输送机，有时采用将沿线拉绳开关分段分组接入的方式。
(6) 拉绳开关一定要接入带式输送机就地电气控制回路，并尽量避免使用过多的中间继电器来转接信号，拉绳回路电源应该使用对应的带式输送机控制电源。这是确保拉绳开关能够可靠停机的重要保证之一。

十、产品电气安装

无通信功能拉绳开关的电缆设置见下图：

无通信功能拉绳开关的现场接线见图见下图：

上图接线图中：

开关1的1号、2号端子输出紧急停机信号（常闭接点）。也可参考开关盖内接线图
     注：单台拉绳开关内部支板线路为1号、3号端子为常闭接点，2号、4号端子为联接线。
